恒電壓法余氯傳感器技術分析及工程應用

在供水處理、污水處理以及工業循環水系統中，余氯在線監測是保障消毒效果和水質安全的重要技術手段。通過實時監測水體中的余氯濃度，運行人員可以及時掌握消毒狀態，并對加氯系統進行動態調節，從而保證水質穩定達標。

隨著水質在線監測技術的發展，恒電壓法余氯傳感器逐漸成為在線余氯分析儀中的一種常見檢測技術。該類傳感器基于電化學安培檢測原理，具有響應速度快、結構簡單等特點，在自來水廠、游泳池水處理以及工業循環水系統中得到廣泛應用。

本文從工程應用角度，對恒電壓法余氯傳感器工作原理、影響因素以及系統維護要點進行系統分析。

一、恒電壓法余氯傳感器的工作原理

恒電壓法余氯傳感器屬于電化學安培檢測技術。在測量過程中，傳感器通過電子控制系統在工作電極與參比電極之間維持穩定電位。當水體中的氧化性氯物質接觸電極表面時，會發生電化學還原反應，從而產生與濃度成比例的電流信號。

在多數消毒水體中，余氯主要以以下兩種形態存在：

次氯酸（HOCl）

次氯酸根（OCl?）

其中，HOCl在電極表面更容易發生電化學反應，因此恒電壓法余氯傳感器對HOCl具有更高的響應靈敏度。通過對反應電流進行信號轉換和算法處理，在線余氯監測系統即可實時計算水體中的余氯濃度。

二、無膜電極結構的技術特點

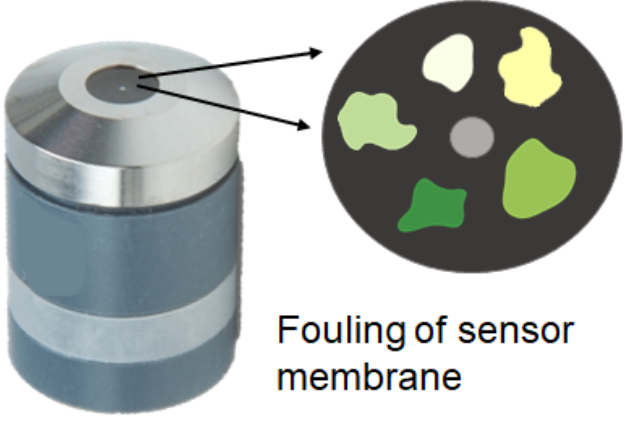

與傳統覆膜式余氯傳感器相比，恒電壓法余氯傳感器通常采用無膜電極結構。工作電極可以直接與水樣接觸，不再依賴透氧膜或內部電解液系統。

這種結構在工程應用中具有一定的維護優勢。由于不存在膜組件，系統無需定期更換膜片或補充電解液，從而減少了日常運維操作。同時也避免了膜污染或膜堵塞帶來的測量誤差問題。

需要注意的是，無膜結構雖然減少了膜組件維護需求，但電極表面仍可能受到懸浮物、有機物或生物膜附著的影響。因此在長期運行過程中仍需要定期清洗和校準，以保證檢測數據的穩定性。

三、余氯在線監測的響應速度與流速條件

恒電壓法余氯傳感器的工作電極直接與水樣接觸，使余氯分子能夠快速參與電化學反應。相比覆膜式余氯傳感器，該結構減少了分子通過膜層擴散的過程，因此通常具有較快的響應速度。

在自動加氯控制系統中，這一特性具有重要意義。當水體余氯濃度發生變化時，監測系統能夠更快獲取反饋信號，從而及時調整加氯設備的運行狀態。

在實際工程中，恒電壓法傳感器對水流條件具有一定依賴性。如果水流速度過低，電極表面可能形成擴散邊界層，從而影響反應速率和信號穩定性。因此在線余氯監測系統通常采用流通池或旁路采樣結構，以保持穩定的水樣流速。

四、pH、溫度與電導率對余氯檢測的影響

在余氯電化學檢測過程中，水體環境參數會對測量結果產生影響，其中最主要的因素包括pH、溫度以及電導率。

pH對游離余氯比例的影響

HOCl與OCl?之間存在酸堿平衡關系，其解離常數pKa約為7.5。當水體pH升高時，HOCl比例逐漸降低，而OCl?比例增加。由于電極對HOCl響應更敏感，因此pH變化會直接影響檢測信號。

在線監測系統通常會配置pH傳感器，通過算法對測量結果進行動態補償。

溫度對電化學反應速率的影響

溫度變化會影響電化學反應動力學以及分子擴散速率。當水溫升高時，電極反應速率通常會加快，從而導致電流信號變化。因此在線余氯分析儀通常配備溫度傳感器，對檢測結果進行溫度補償。

電導率對電極反應環境的影響

水體電導率會影響溶液的導電能力。在低電導率水體中，例如高純水或部分回用水系統，電極反應電流可能降低，從而影響信號穩定性。因此在某些特殊水質條件下，需要綜合考慮電導率對檢測系統的影響。

五、游離余氯與總氯的區別

在水質監測中，需要區分游離余氯和總氯。

游離余氯主要包括：

次氯酸（HOCl）

次氯酸根（OCl?）

而總氯除了游離余氯外，還包括化合氯，例如氯胺類物質：

一氯胺（NH?Cl）

二氯胺（NHCl?）

多數恒電壓法余氯傳感器主要用于檢測游離余氯濃度。在污水處理或部分工業回用水系統中，由于水體中可能存在較高濃度的氯胺類物質，因此在選擇檢測方法時需要區分監測目標是游離余氯還是總氯。

六、余氯傳感器維護：電極清洗、參考電極壽命與標定

在余氯在線監測系統的長期運行過程中，電極維護是保證數據穩定性的關鍵環節。

首先，工作電極表面容易受到懸浮顆粒、有機物以及生物膜污染。因此許多在線監測系統會配置自動清洗裝置，例如機械刷清洗、水流沖洗或氣體沖洗等方式，以減少沉積物對電極反應的影響。

其次，參考電極的穩定性同樣非常重要。參考電極在長期使用過程中可能出現電位漂移或性能衰減，從而影響測量精度。因此在系統維護過程中需要定期檢查參考電極狀態，并在必要時進行更換。

此外，在線余氯傳感器需要進行周期性標定。通過與實驗室檢測數據或標準分析方法進行比對，可以及時修正系統誤差，確保監測數據的準確性。

七、恒電壓法余氯在線監測系統應用總結

恒電壓法余氯傳感器基于電化學安培檢測原理，實現對水體中游離余氯濃度的連續在線監測。其無膜電極結構減少了膜組件維護需求，并在穩定流速條件下具備較快的響應速度，因此在供水系統、游泳池水處理以及部分工業水處理場景中得到廣泛應用。

在實際工程應用中，系統性能不僅與檢測原理相關，還受到多種因素影響，包括水體pH、溫度、電導率、水流條件以及電極污染情況。同時，在復雜水體環境中還需要區分游離余氯與氯胺類物質的影響。

通過合理的系統設計、自動清洗機制以及定期標定維護，可以有效提高余氯在線監測系統的長期穩定性和數據可靠性。
